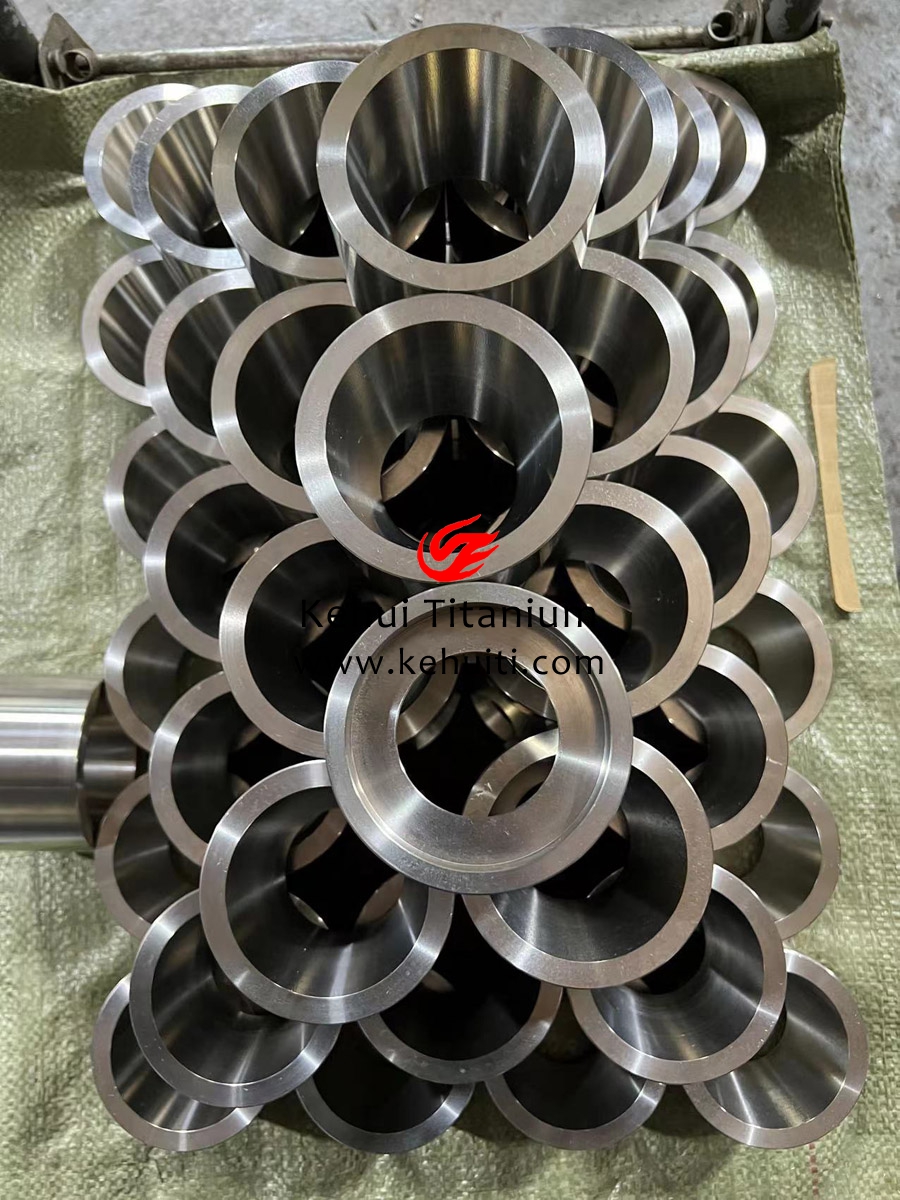

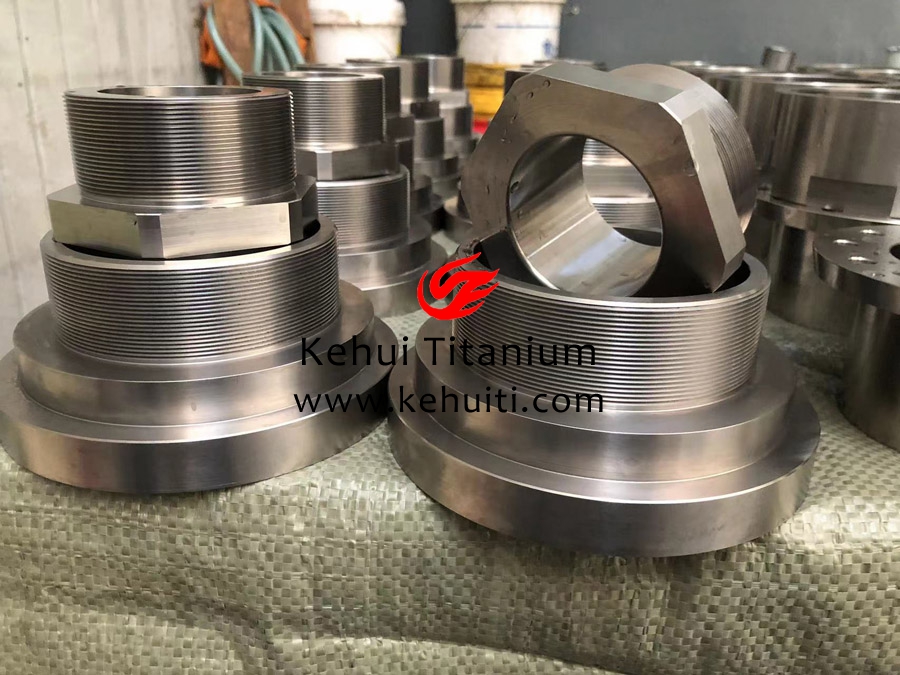

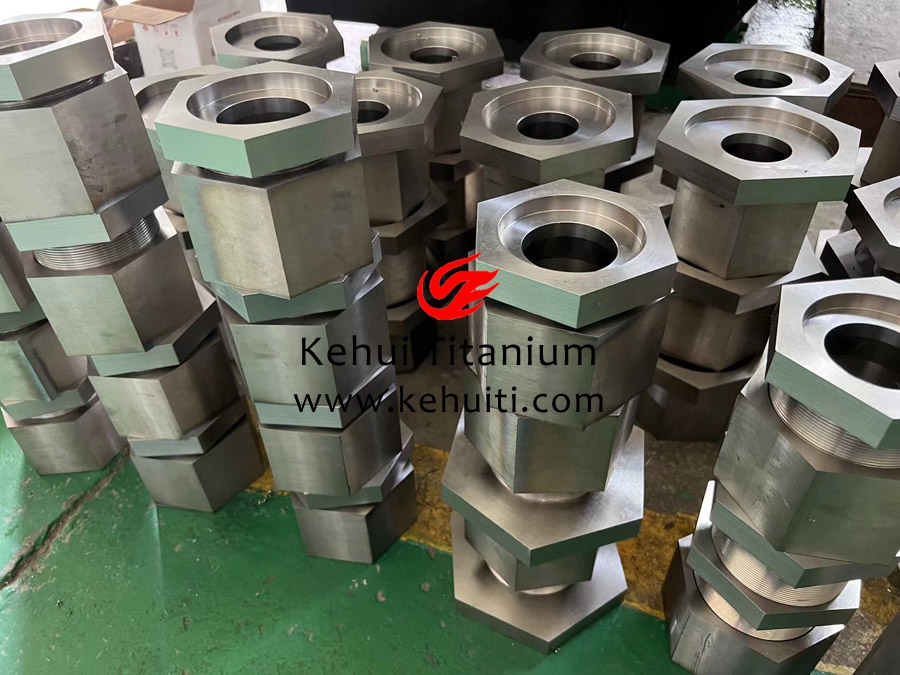

產品名稱：鈦加工件、鈦異形加工件

一、鈦異形件定義與航空航天需求

1、結構特征

幾何復雜性：包含自由曲面、薄壁、內腔、異形孔等特征（如發動機空心葉片、衛星桁架接頭）

輕量化設計：拓撲優化結構（減重幅度達30%-50%）

功能集成：兼具傳力、散熱、隱身等多功能需求

2、典型材料選擇

合金牌號	材料類型	適用溫度	關鍵性能優勢	典型異形件
TC4	α+β雙相	≤400℃	高比強度（1100MPa·cm³/g）	機身蒙皮加強框
TC17	近β型	≤500℃	高損傷容限（KIC≥55MPa√m）	發動機整體葉盤
TA15	近α型	≤550℃	高溫蠕變抗性（600℃/100h）	航天器高溫導管
Ti5553	β型	≤350℃	超高強度（≥1300MPa）	起落架關節軸承

二、加工核心挑戰與解決方案

1、復雜結構成形難題

挑戰類型	技術痛點	創新解決方案
薄壁變形	壁厚0.5mm，變形量＞0.1mm/m	自適應夾具+振動抑制加工（振幅≤2μm）
深腔加工	深徑比＞10:1，排屑困難	內冷式刀具+高壓氣霧冷卻（8MPa）
曲面精度	自由曲面輪廓度要求≤0.02mm	五軸RTCP精度補償（誤差＜3μm）
殘余應力	加工后應力導致尺寸漂移0.05-0.1mm	激光沖擊強化（LSP）+低溫時效

2、特種加工技術突破

激光沉積制造（LDM）：

成形效率：300g/h，層厚精度±0.05mm

應用案例：發動機機匣整體制造（減少焊縫80%）

電解加工（ECM）：

參數：電壓20V，電解液NaCl（15%），進給速度0.3mm/min

優勢：無刀具磨損加工復雜氣膜孔（孔徑Φ0.3±0.01mm）

超塑成形/擴散連接（SPF/DB）：

溫度：920℃（TC4），壓力2MPa，時間2h

成果：4層空心結構一次成形（減重40%）

三、全流程精度控制體系

1、數字化工藝鏈

三維掃描逆向建模（精度0.005mm）    → 有限元切削仿真（預測變形誤差±5%）    → 五軸聯動加工（定位精度1μm）    → 在線激光測量補償（實時修正≥0.002mm）    → 柔性夾具自適應裝夾（重復定位≤2μm）

2、智能檢測技術

檢測技術	精度指標	適用場景
激光跟蹤儀	空間定位±0.01mm/m	大型艙體裝配檢測
工業CT	體素分辨率5μm	內部缺陷三維可視化
白光干涉儀	垂直分辨率0.1nm	葉片表面微裂紋檢測
數字圖像相關法	全場應變測量精度±5με	熱變形場實時監測

四、典型應用案例與參數

應用場景	異形件示例	技術參數與突破點
航空發動機	空心風扇葉片	壁厚0.3mm，冷卻通道直徑Φ0.5±0.02mm，氣動效率提升15%
航天器結構	蜂窩夾層艙體	芯格尺寸2mm×2mm，面密度1.2kg/m²，剛度提升3倍
無人機	拓撲優化機身骨架	減重45%，靜強度≥1.5倍設計載荷
衛星	可展開天線鉸鏈	運動精度±0.005°，耐10⁸次展開循環
高超飛行器	熱防護系統多孔面板	孔隙率60%±2%，耐溫1600℃/30s

五、未來技術發展方向

1、復合能場加工：

超聲-激光-磁場協同（材料去除率提升200%）

電子束原位改性（表面硬度提升至1800HV）

2、智能化制造：

數字孿生工藝優化（加工誤差預測率＞95%）

自主決策刀具路徑（基于強化學習算法）

3、極限性能突破：

微晶鈦合金（晶粒尺寸≤1μm，強度提升50%）

仿生結構設計（蜂窩-點陣復合構型，比剛度提升80%）

4、綠色可持續：

鈦屑近凈回收（利用率≥98%）

低溫加工技術（能耗降低40%）

六、總結

航空航天鈦異形加工件是裝備性能升級的核心載體，其制造技術已從減材加工向增-減材復合制造躍遷。通過多物理場耦合工藝、全生命周期精度控制及跨尺度結構設計，鈦合金異形件正突破傳統性能極限。在六代機變體機翼、可重復使用航天器等前沿領域，鈦異形件將向著功能梯度化、結構智能化方向演進，推動航空航天裝備進入"輕如鴻毛、堅如磐石"的新紀元。

---
