以下是科輝鈦業(yè)關于深海裝備用鈦鍛件的詳細分類說明，以獨立表格形式呈現(xiàn)：

1. 定義

內(nèi)容	描述
深海鈦鍛件定義	鈦鍛件指通過熱/冷塑性變形工藝成形的鈦合金部件，具有高強度、耐高壓及抗海水腐蝕特性，專用于深海裝備（如載人深潛器、海底工作站）的耐壓結(jié)構。

2. 材質(zhì)

牌號	成分（wt%）	適用場景
Ti-6Al-4V ELI（TC4 ELI）	Al 5.5-6.5%, V 3.5-4.5%, Ti余量	超深水耐壓殼體（>7000米）
Ti-5Al-1V-1Sn-1Zr-1Mo（TA32）	Al 4.5-5.5%, Sn 0.8-1.2%, Mo 0.8-1.2%	深海連接法蘭及閥門
Ti-3Al-2.5V（Gr9）	Al 2.5-3.5%, V 2.0-3.0%	柔性管纜及液壓系統(tǒng)

3. 性能特點

特性	具體表現(xiàn)
抗壓強度	TC4 ELI屈服強度≥830 MPa，可承受110 MPa水壓（等效11000米水深）。
耐腐蝕性	抗海水腐蝕速率<0.001 mm/年，無點蝕及縫隙腐蝕傾向。
疲勞壽命	高周疲勞極限（107次循環(huán)）≥400 MPa（R=0.1）。
低溫韌性	-196℃沖擊功≥40 J（適用于海底低溫環(huán)境）。

4. 執(zhí)行標準

標準類型	標準號	適用范圍
中國國標	GB/T 38976-2020	深海裝備用鈦合金鍛件通用技術條件
國際標準	ASTM B381-20	鈦及鈦合金鍛件規(guī)范
船級社標準	DNVGL-OS-C101	深海結(jié)構材料認證要求
行業(yè)規(guī)范	ISO 13628-6	海底設備材料耐壓性能測試

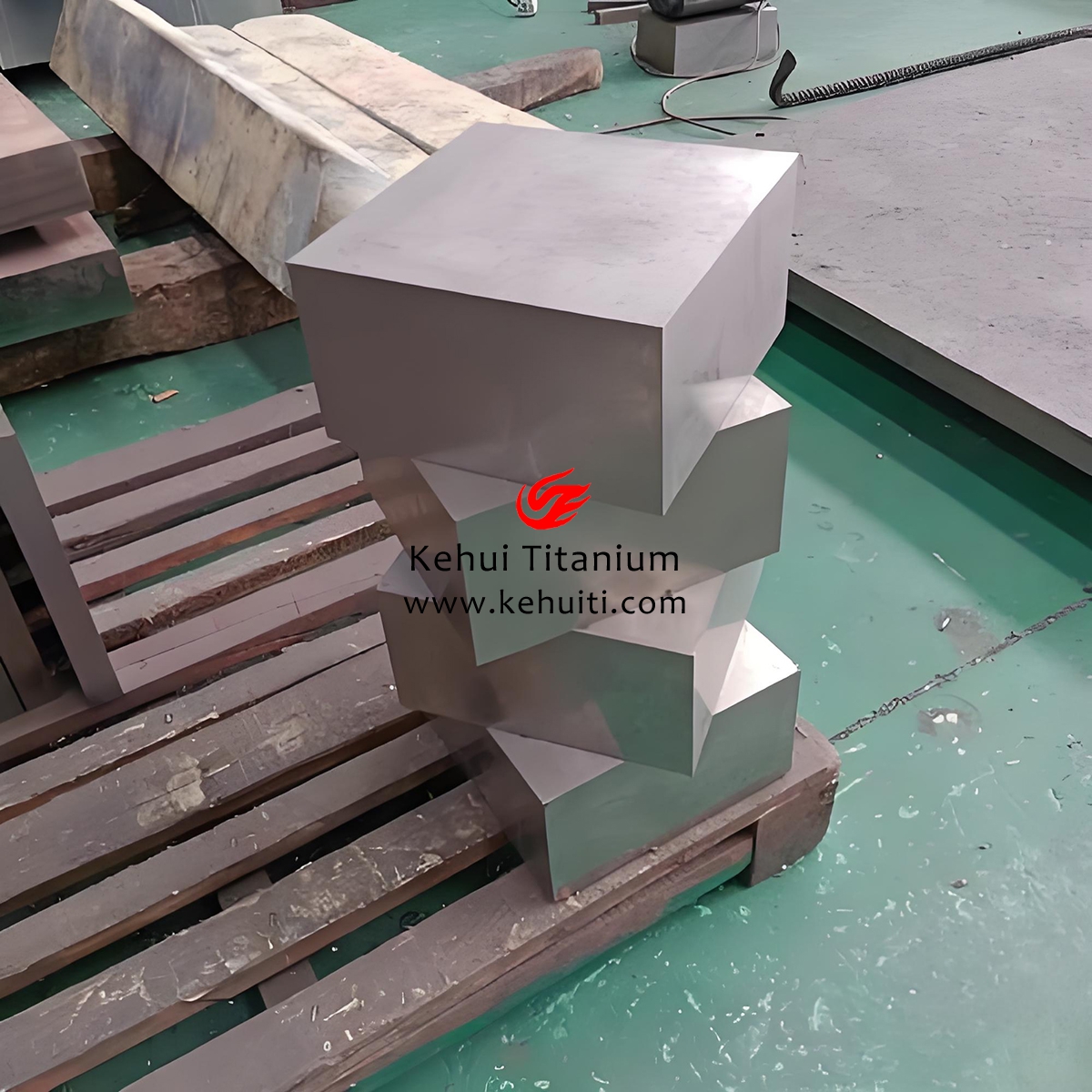

5. 加工工藝

工藝步驟	關鍵參數(shù)
鍛造	等溫鍛造（β相區(qū)：950-1000℃），變形量60-80%，晶粒度≤ASTM 5級。
熱處理	雙重退火：900℃×2h/空冷 + 550℃×4h/空冷，消除殘余應力。
焊接	真空電子束焊接（真空度≤1×10-3 Pa），焊縫強度系數(shù)≥90%。
表面處理	微弧氧化（電壓400-600V）生成10-30μm陶瓷層，抗生物附著。

6. 關鍵技術

技術領域	突破點
大尺寸鍛造	多向模鍛技術實現(xiàn)直徑≥3m耐壓球殼整體成形。
抗氫脆設計	添加稀土元素（如La）抑制深海高壓環(huán)境下氫滲透。
精密成形	超塑性成形（SPF）加工復雜曲面（延伸率≥500%）。

7. 加工流程

步驟	流程說明
1. 鑄錠制備	真空自耗電弧爐（VAR）熔煉成高純鈦錠。
2. 預鍛處理	β相區(qū)開坯，消除鑄造缺陷。
3. 精密鍛造	等溫鍛造成近凈形部件。
4. 熱處理	雙重退火優(yōu)化力學性能。
5. 無損檢測	超聲+射線檢測內(nèi)部缺陷（符合ASME V標準）。

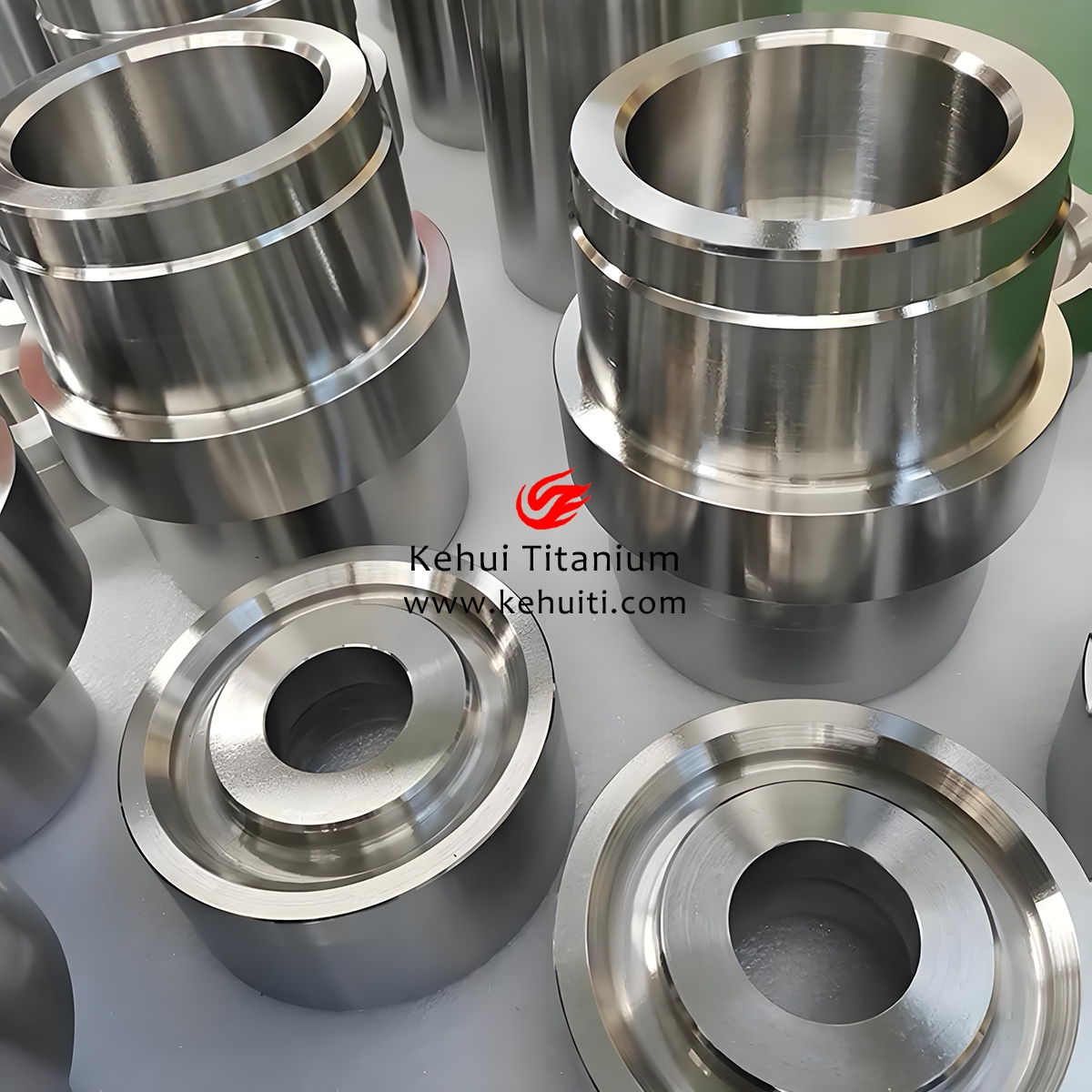

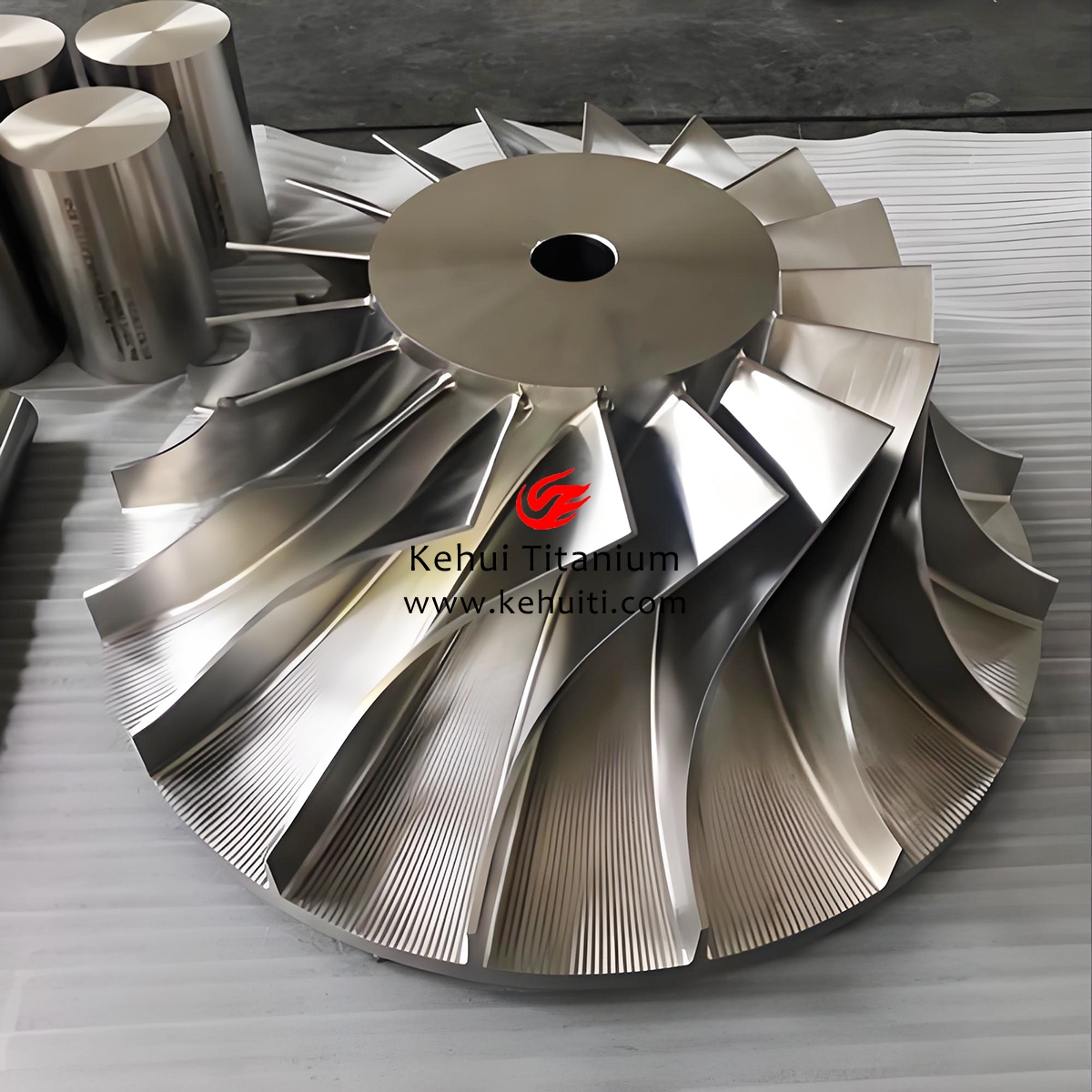

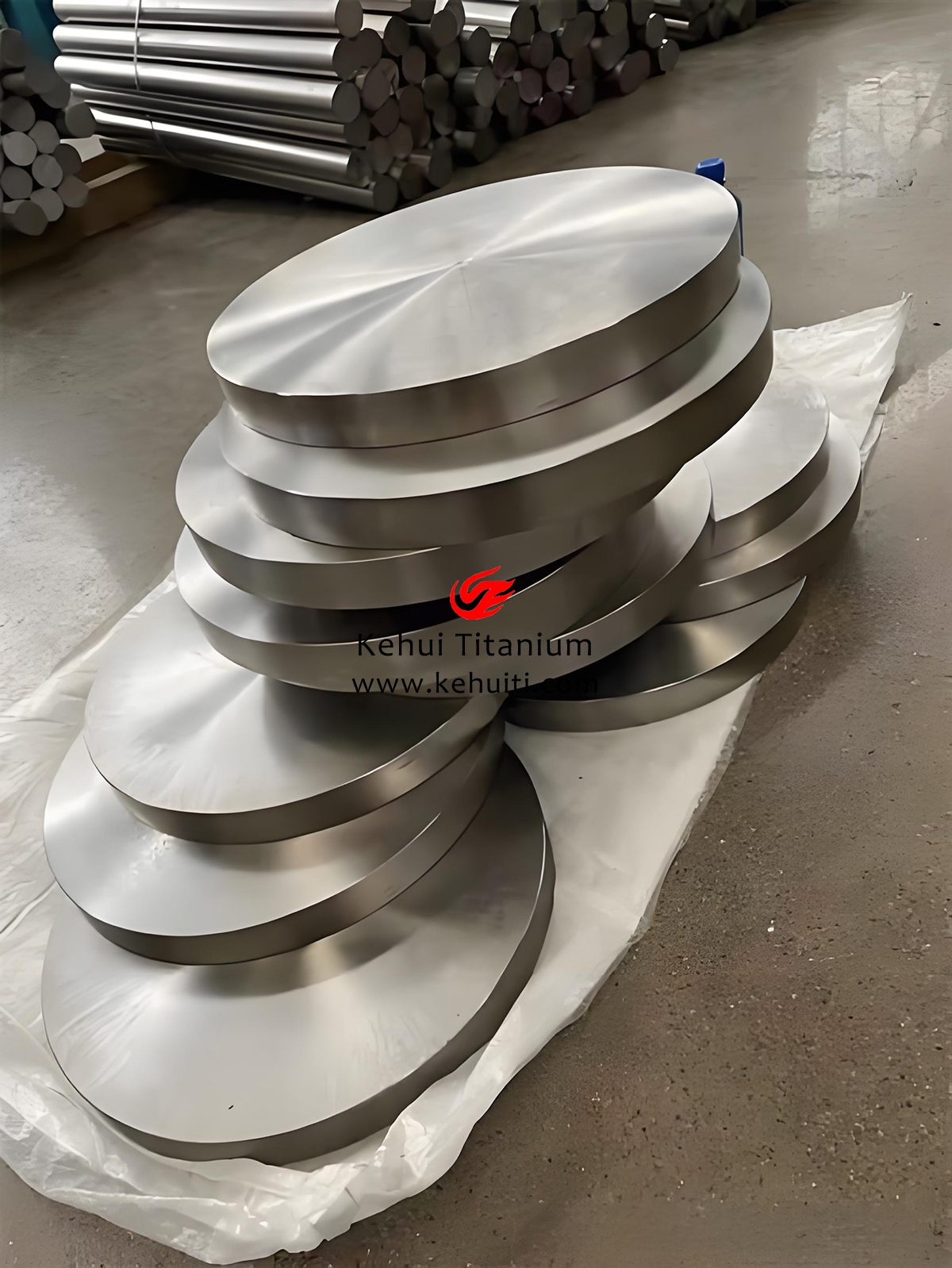

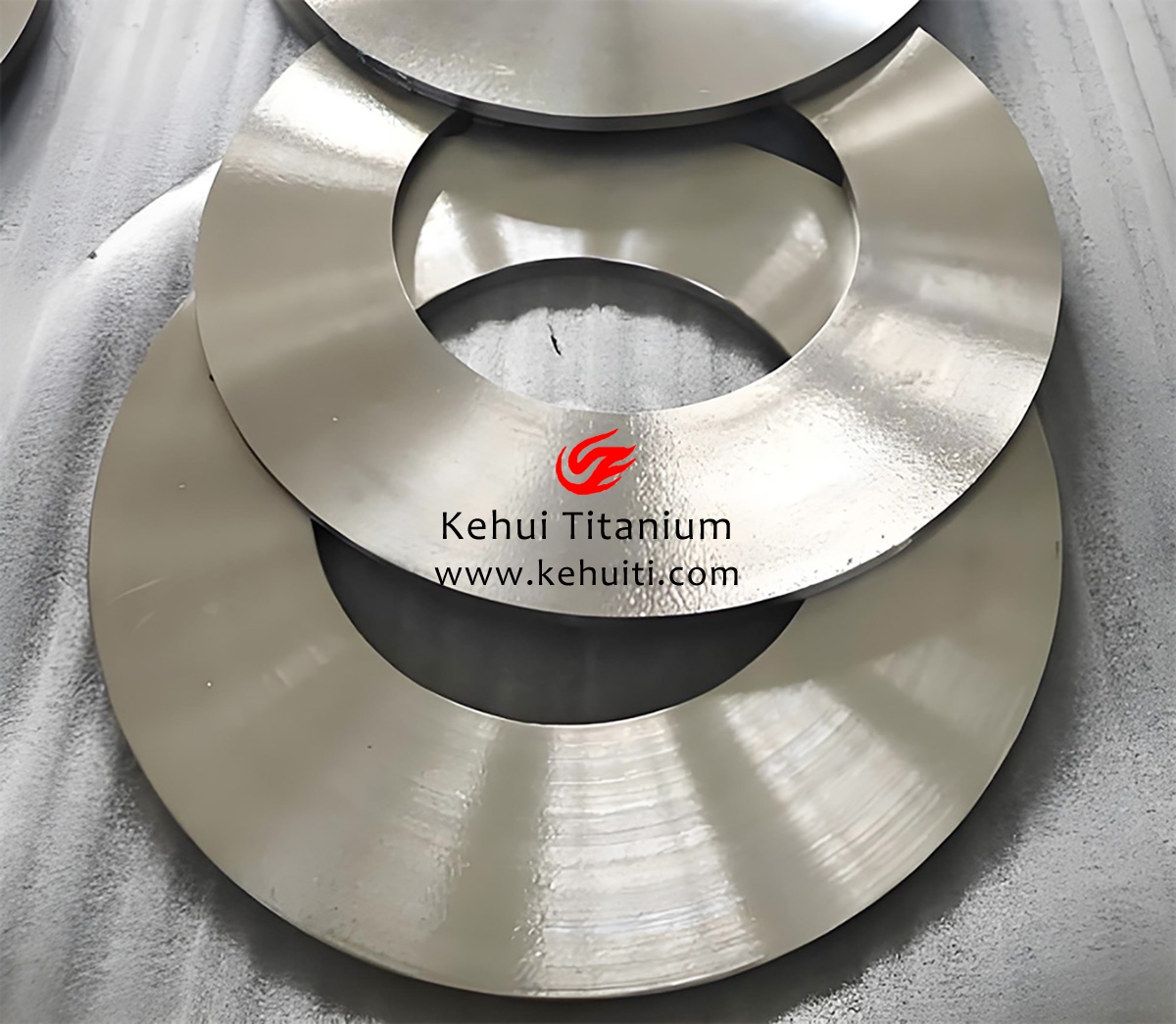

8. 具體應用領域

應用部件	功能需求
載人深潛器耐壓殼體	抗110 MPa外壓，實現(xiàn)萬米級下潛。
海底閥門及法蘭	耐高壓密封，服役壽命≥30年。
深海機器人關節(jié)	高比強度（≥250 MPa·cm³/g）與抗蠕變能力。
海底能源站支架	抗洋流沖擊及微生物腐蝕。

9. 與其他深海材料對比

材料類型	鈦鍛件優(yōu)勢	鈦鍛件劣勢
高強度鋼（HY-100）	耐腐蝕性提升10倍，無需涂層	成本高3-4倍
鎳基合金（Inconel 625）	密度低40%，更適合作動部件	極限強度低15%
復合材料（碳纖維/環(huán)氧）	抗疲勞性能更優(yōu)	耐壓能力不足（<5000米）

10. 未來發(fā)展新領域

方向	具體內(nèi)容
超深水勘探	開發(fā)全鈦載人艙（耐受1200大氣壓，等效12000米水深）。
海底采礦	耐磨損鈦合金（如TiB2增強）用于機械臂齒刀。
氫能儲運	抗氫脆鈦鍛件制造深海高壓儲氫罐。

11. 技術挑戰(zhàn)與前沿攻關

挑戰(zhàn)領域	攻關方向
超大構件成形	研發(fā)分段鍛造-真空擴散焊整體成型技術。
深海生物污損	仿生微結(jié)構表面抑制藤壺/貝類附著。
極端環(huán)境測試	建立全尺度深海壓力-溫度耦合試驗平臺。

12. 趨勢展望

趨勢	預測內(nèi)容
輕量化集成	拓撲優(yōu)化設計使耐壓結(jié)構減重20%-30%。
智能化檢測	嵌入式光纖傳感器實時監(jiān)測鍛件應力狀態(tài)。
綠色制造	鈦屑回收率從70%提升至95%，降低原料成本。

以上表格基于深海裝備領域最新技術標準（如GB/T 38976-2020）及2023年國際深海工程會議成果整理，涵蓋鈦鍛件的核心特性、工藝難點及未來發(fā)展方向，適用于深海裝備設計、材料選型及制造工藝優(yōu)化參考。

---

tag標簽:深海裝備用鈦鍛件

---
